周边传动刮泥机

周边传动刮吸泥机◎ 用  途　　周边传动刮吸泥机适用于中心进水、周边出水、中心排泥的大、中、小型池径的辐流式沉淀池，主要用于城镇污水处理厂二沉池内

吸排泥。◎ 结构及工作原理　　该设备采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积

于池底，驱动装置带动工作桥架沿周边旋转，并带动刮臂及刮泥板转动，刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排

入中心泥缸，再通过中心排泥管排出池外，水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入

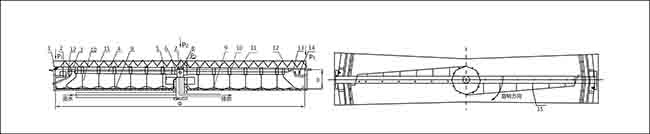

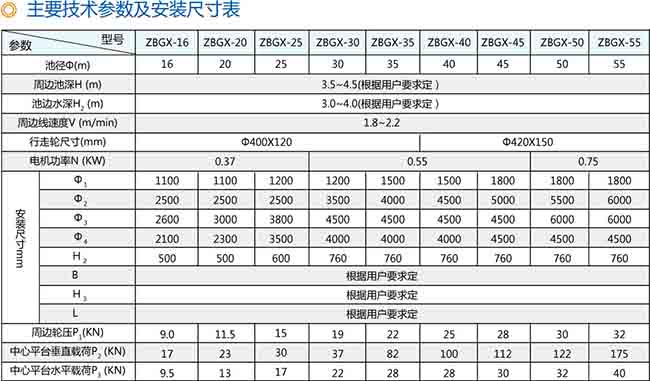

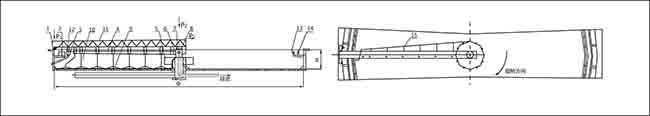

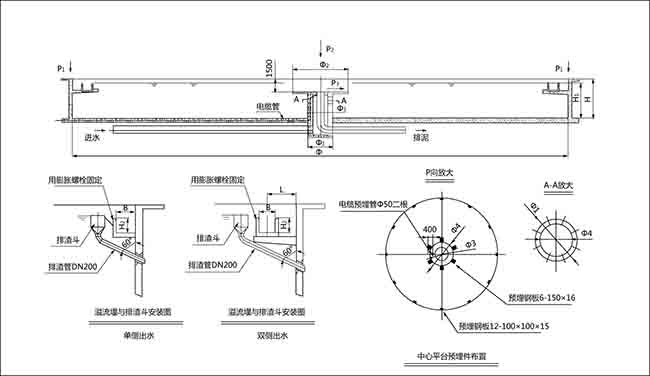

出水槽内排出。◎ 主要特点     1、工作桥可采用半桥式或全桥式，其材质可采用碳钢、不锈钢及铝合金等；     2、驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动，结构紧凑，机械效率较高；    3、吸泥管采用喇叭口形式，吸泥效果好；    4、吸泥方式有两种：自吸式和虹吸式（常规采用前种）；    5、设置机械和电气双重过载保护，运转安全可靠；    6、操作简单，设有就地/远程控制转换开关，可直接对设备进行控制。◎ 主要技术参数及安装尺寸表◎ 外形及安装基础图半桥式（单边驱动）全桥式（双边驱动）土建图1.端梁驱动装置   2.水槽清洗刷  3.排渣斗  4.集泥槽  5.稳流桶  6.中心泥缸  7.中心支座8.集电装置  9.吸口及集泥板  10吸泥管  11.工作桥   12.刮渣耙  13.浮渣挡板  14.出水堰板  15.撇渣板
