产品介绍:中心传动刮泥机广泛用于给水工程中的沉淀池排泥,整机载荷都作用在工作桥中心。污水经中心稳流筒布水后流向周边溢水槽,随着流速的降低,污水中的悬浮物被分离而沉降于池底,由刮板将沉淀的污泥刮集到中心集泥槽中,靠静水压力将其从污泥管排出。◎ 用 途 中心传动刮泥机适用于中心进水、周边出
中心传动刮泥机广泛用于给水工程中的沉淀池排泥,整机载荷都作用在工作桥中心。污水经中心稳流筒布水后流向周边溢水槽,随
着流速的降低,污水中的悬浮物被分离而沉降于池底,由刮板将沉淀的污泥刮集到中心集泥槽中,靠静水压力将其从污泥管排出。
◎ 用 途 中心传动刮泥机适用于中心进水、周边出水、中心排泥的大、中型池径的辐流式沉淀池,主要用于城镇污水处理厂二次沉淀池
的吸排泥。◎ 结构及工作原理 该设备采用中心传动、垂架式,污水从进水柱管流入导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积
于池底,驱动装置带动中心竖架旋转,并带动刮臂及刮泥板转动,刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至中心泥缸,再通

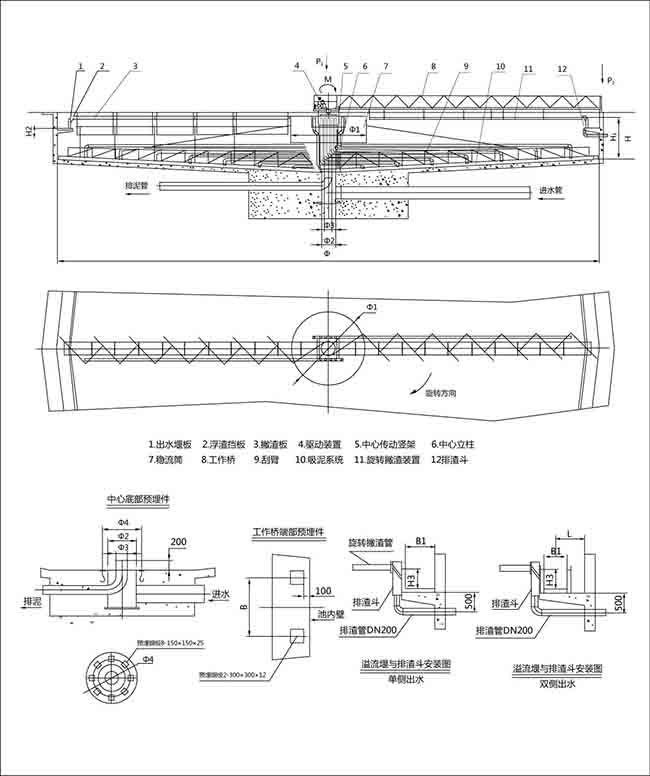

过中心排泥管排出池外,水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。◎ 主要特点 1、工作桥采用半桥式,其材质可采用碳钢或不锈钢结构; 2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高; 3、减速机内设有过力扭矩保护装置,运转安全可靠; 4、撇渣方式有两种:板式撇渣和管式撇渣; 5、各吸泥管自成单元,可通过吸泥管管口的开度来调节流量,从而控制污泥回流比; 6、设备操作简便,可直接就地/远程控制设备的运行。◎ 主要技术参数及安装尺寸表◎ 外形及安装基础图
参数型号
ZCGX-20
ZCGX-25
ZCGX-30
ZCGX-35
ZCGX-40
ZCGX-45
ZCGX-50
池径Φ(m)
20
25
30
35
40
45
50
周边池深H (m)
3.5~4.5(根据用户要求定)
池边水深H2 (m)
3.0~4.0(根据用户要求定)
外缘线速度V
(m/min)
1.8~2.5
电机功率N (KW)
0.37
0.55
0.55
0.75
1.1
1.1
1.1
安装尺寸mm
B
1000~1200 0.75
Φ1
3000
3000
4000
4000
6000
6000
8000
Φ2
800
800
1000
1000
1200
1200
1300
Φ3
≥300
Φ4
1100
1100
1300
1300
1500
1500
1600
B1
根据用户要求定
H2
根据用户要求定
H3
根据用户要求定
L
根据用户要求定
中心柱平台垂直载荷P2
(KN)
48
65
70
90
98
120
155
工作桥端面载荷P3
(KN)
5.0
6.5
7.2
9.5
10.0
13.5
17.0
大工作扭矩(N.m)
60
110
130
210
350
400
440
