产品介绍：用途和简介 XGC型旋转式固液分离机是我厂给排水预处理成套设备主要产品。该设备是目前先进的一种可以连续自动清除液体中各种形状的杂物，以固液分离为目的的装置。该产品已在上海长桥自来水厂、厦门集美污水厂、厦门海仓污水厂等150多个大小工程中成功使用，取得了良好的社会效益。 X
用途和简介 XGC型旋转式固液分离机是我厂给排水预处理成套设备主要产品。该设备是目前先进的一种可以连续自动清除液体中各种形状的杂物，以固液分离为目的的装置。该产品已在上海长桥自来水厂、厦门集美污水厂、厦门海仓污水厂等150多个大小工程中成功使用，取得了良好的社会效益。 XGC型旋转式固液体分离机广泛应用于城镇及规划小区的雨、污水的预处理；自来水厂、电厂、钢厂等地表取水口飘浮物体的去除；屠宰、医药、造纸、化纤、纺织、印染等工业废水的杂物分离。
型号说明
结构和工作原理 XGC型旋转式固液体分离机主要由机架、动力传动装置，耙齿及传动链等组成。 由ABS工程塑料、尼龙6、尼龙1010或不锈钢制成的犁形耙齿，按一定的次序装配在耙齿轴上，形成封闭式耙齿链，其下部安装在进水渠中，在传动系统的带动下，整个耙齿链（迎水工作面）便自下而上运动，并携带固体杂物从液体中分离出来，液体则从耙齿的栅隙中流过，整个工作过程连续进行。 由于耙齿结构设计合理，使耙齿链条携带杂物到达上端反向运动时，前后相连的两排耙齿之间产生相对自清理运动，促使杂物依靠重力脱落；同时设备后部设置一对与耙齿链运动方向相反的胶板刷，以保证每排耙齿运动到该位置时都能得到彻底的刷净。

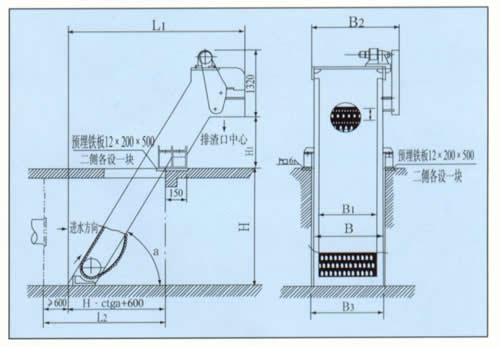

安装示意图

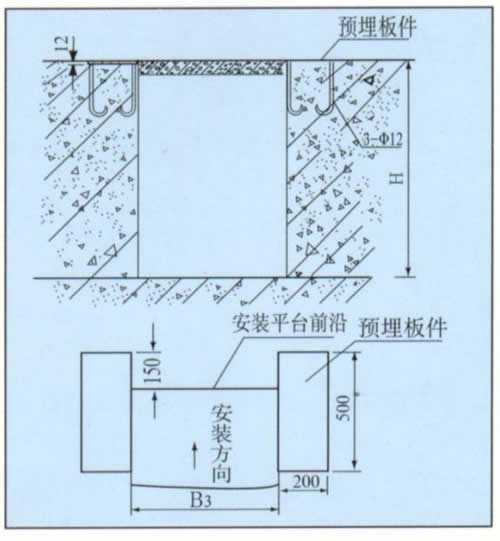

土建埋件图

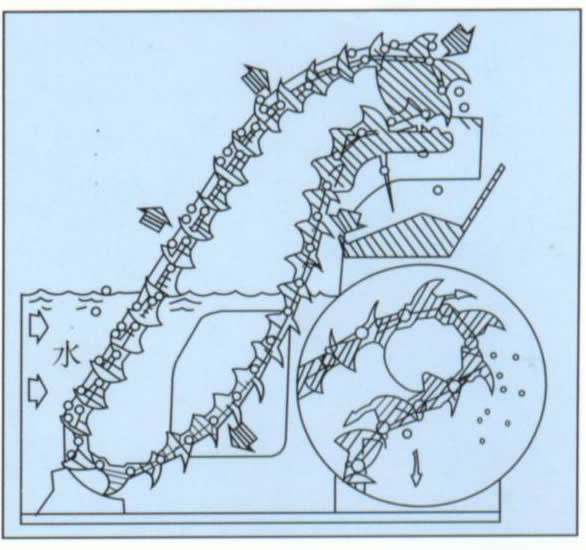

原理图
主要特点 1.结构紧凑一体化，自动化程序高（可通过PLC微电脑控制系统设备的运行），能耗省，噪声低 ，分离效果高。 2.连续除污无堵塞，排渣干净。 3.耐腐蚀性好（所有运动部件均为不锈钢） 4.运行安全，传动系统中设有机械过载保护和电器过载保护 安装外形尺寸
| 型号 | XGC-300 | XGC-400 | XGC-500 | XGC-600 | XGC-700 | XGC-800 | XGC-900 | XGC-1000 | XGC-1100 | XGC-1200 | XGC-1300 | XGC-1400 | XGC-1500 |
| 设备宽B（mm） | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| 有效栅宽B1(mm) | B1=B-160 | ||||||||||||
| 设备总宽B2(mm) | B2=B+350 | ||||||||||||
| 安装角度α（°） | 60°～85° | ||||||||||||
| 渠宽B3（mm） | B3≥B+70 | ||||||||||||
| 渠深H（mm) | 800～12000 | ||||||||||||
| 排渣高度H1（mm） | 400～1500(由用户选定) | ||||||||||||
| 安装总长L1(mm) | L1=（H+H1）·ctgα+1400 | ||||||||||||
| 导流槽长L2(mm) | L2≥H·ctgα+1200 | ||||||||||||
注：设备宽>1500mm的可制作为并联机，并联机过水流量以单机2倍计。 主要技术参数
| 型号 | XGC-300 | XGC-400 | XGC-500 | XGC-600 | XGC-700 | XGC-800 | XGC-900 | XGC-1000 | XGC-1100 | XGC-1200 | XGC-1300 | XGC-1400 | XGC-1500 |
| 耙齿节距（mm） | 100或150 | ||||||||||||
| 耙链线速度 | 约2m/min | ||||||||||||
| 电机功率（kw） | 0.37～0.75 | 1.1～2.2 | |||||||||||
过水流量参数
| 型号 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | XGC-300 | |
| 过栅流量（m3/d） (栅前水深1m、液体流速V0.8m/s) | ||||||||||||||
| 栅隙mm | 1 | 1780 | 3090 | 4390 | 5650 | 6960 | 8270 | 9470 | 10830 | 12140 | 12290 | 14700 | 16010 | 17260 |
| 3 | 3650 | 6030 | 8510 | 11290 | 13770 | 16240 | 18710 | 21340 | 23820 | 26290 | 28920 | 31400 | 34030 | |
| 5 | 4450 | 7850 | 10720 | 14120 | 17260 | 20600 | 23800 | 26940 | 30080 | 33480 | 36620 | 40020 | 42900 | |
| 10 | 5230 | 8890 | 12560 | 16220 | 19880 | 23020 | 27200 | 30870 | 34530 | 38190 | 41850 | 45540 | 49180 | |
| 20 | 8720 | 15690 | 22670 | 29650 | 36620 | 43600 | 48830 | 55800 | 62780 | 69750 | 76730 | 83700 | 88940 | |
| 30 | 47080 | 54930 | 60160 | 68101 | 75860 | 83700 | 88940 | 96780 | ||||||
| 40 | 48830 | 55800 | 62780 | 69750 | 76730 | 87200 | 90680 | 101140 | ||||||
| 50 | 52320 | 56670 | 65390 | 74110 | 78470 | 91550 | 95910 | 104630 | ||||||
订货须知 1、订货时应提供土建渠宽、渠深、排渣高度、安装角度、耙齿栅隙等技术参数。 2、应注明耙齿、机架的材料要求。 3、须配套电控箱的应注明控制方式。
